Yxan
En lite coolare bänk för liggande fastsättning. Den kan användas platt eller böjd så att höfterna trycks upp.
Kan fällas ihop till ett (ganska) platt paket, med alla lösa delar liggande i hålrummen i paketet. Om man tycker att den blir för tung så, så kan man istället enkelt plocka isär den till två halvor, med benen som lösa delar.
Filer
OpenSCAD-fil: yxan.scad
Animationer
|

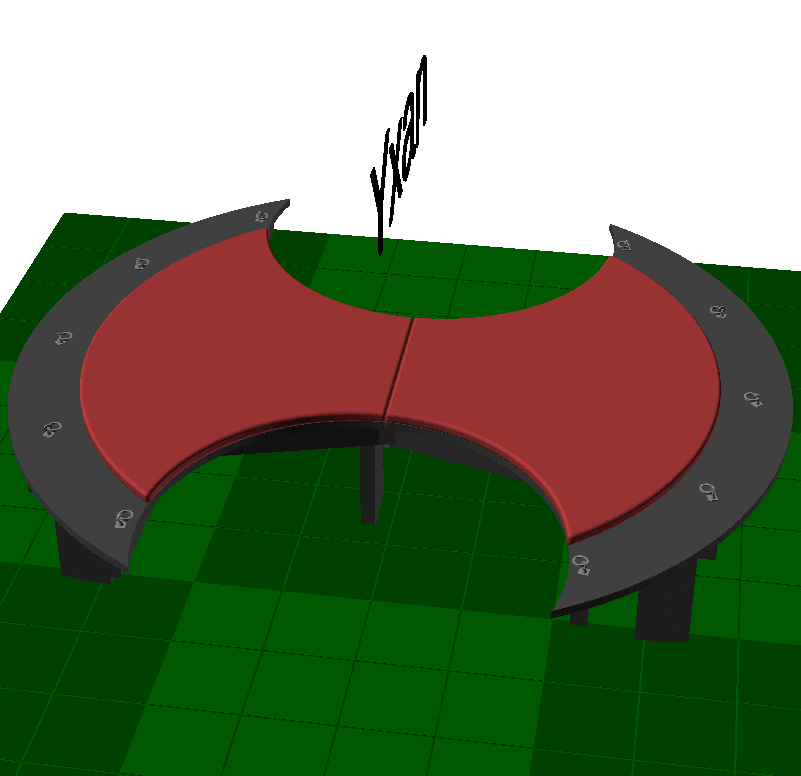

Rundflygningsvy i platt konfiguration.
|

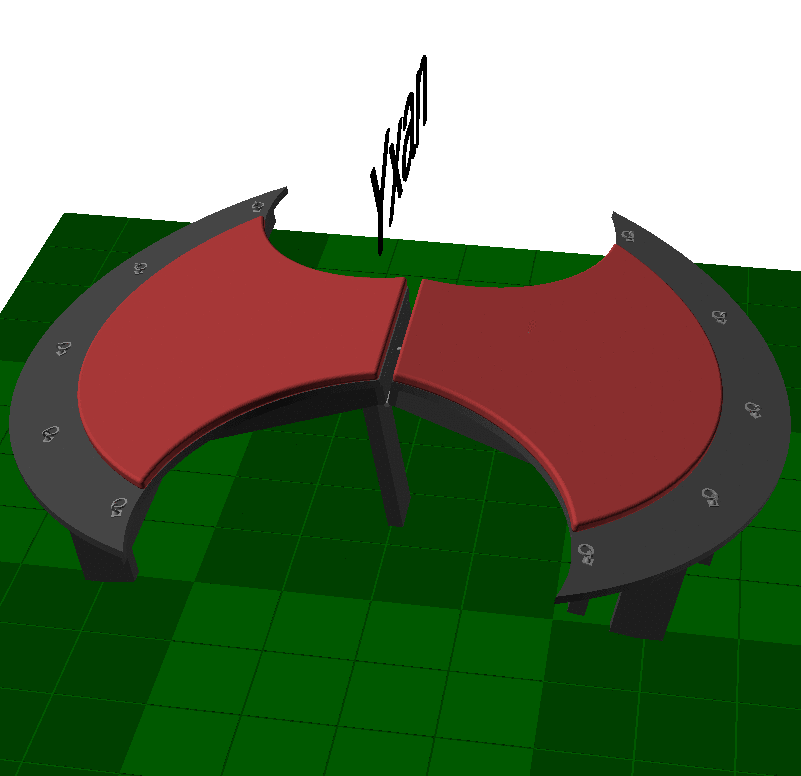

Rundflygningsvy i böjd konfiguration.
|

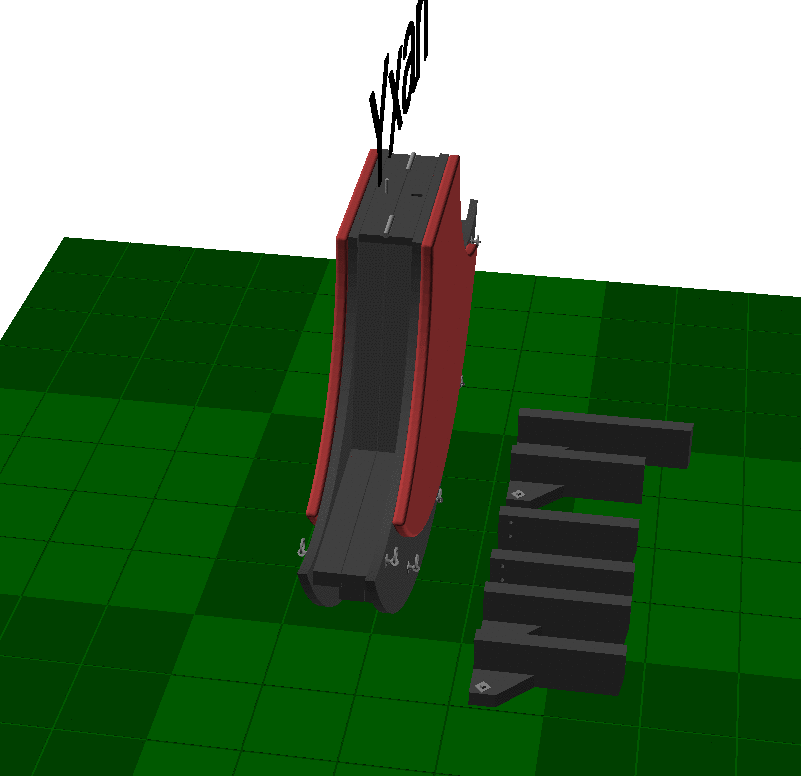

Rundflygningsvy i hopfällt format. Benen ska ligga inuti, men är ritade utanför för tydlighetens skull.
|
Bilder
Vy ovanifrån, platt konfiguration.
|
Närbild av låsmekanismen för hopfällt läge. Uppfällt läge.
|
Närbild av låsmekanismen för hopfällt läge. Hopfällt läge.
|
Närbild av styrguiderna som hindrar att gångjärnen halkar isär i hopfällt läge.
|
Vy från sidan, platt konfiguration.
|
Vy ovanifrån, böjd konfiguration.
|
Vy från sidan, böjd konfiguration.
|
Vy framifrån, hopfälld. Benen kan förvaras i hålrummen, och är här ritade på utsidan för tydlighet.
|
Närbild av böjmekanismen och låsningen som hindrar isärplockning när den är uppfälld. Hopfällt läge.
|
Närbild av böjmekanismen och låsningen som hindrar isärplockning när den är uppfälld. Uppfällt läge.
|
Vy underifrån, där man kan se ramverket och infästningen av benen.
|
Närbild av infästningen av benen.
|
Foton

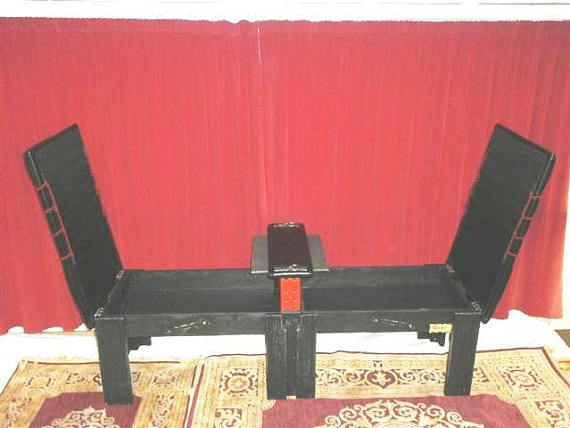

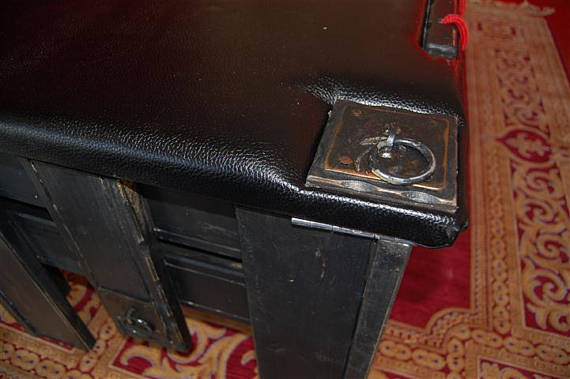

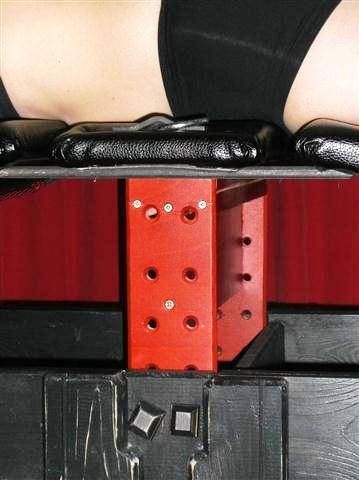

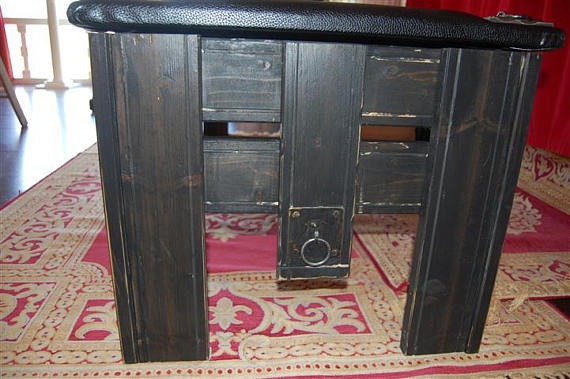

Inspiration
|
|
|
|
|
|
|
|
|
Revisionshistorik
2018-04-06 Första versionen.
